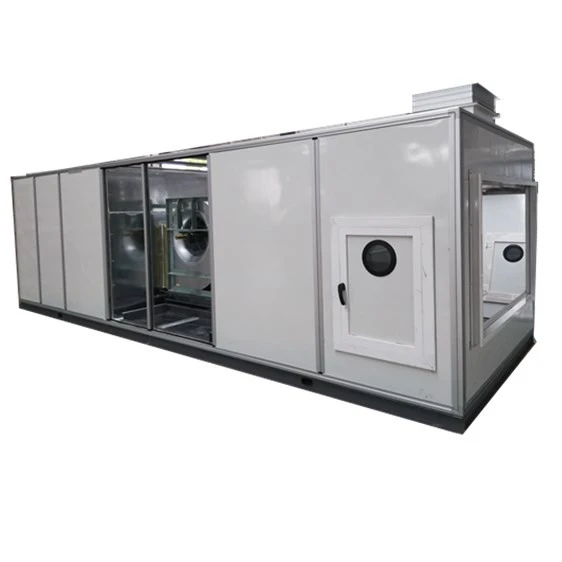

Jetdyser Luftbehandlingsenhet for kaldt vann (kjølt vannbatteri) 5 Ton ~ 250 Ton HOVEDKRAFTKINA
Merke: HEAD-POWER KINA
Nominell kjølekapasitet: 5 tonn ~ 250 tonn
Enhetene er designet i samsvar med ARI Standard for Coils (ARI 410) og ASHRAE Standard for Drain Pan (ASHRAE 62-89)
Dobbel vegg 2 ”40 kg/m3 CFC-fri PU-isolasjon (HCFC 141b).
Isolerer eksponering for isolasjon for luftstrømmen.
Stort utvalg av spoler - 4, 5, 6, 7, 8 rader og 8, 10, 12, 14 FPI for kjølt vann. Optimalisert spole Kretsløp.
Alle kjølte vannspoler er fabrikkstryktestet på 400 psig som standard.
Spoleskinner muliggjør enkel fjerning av spoler for fullstendig rengjøring og sikkerhet for et tørt enhetens indre.
Pulverlakkert skrå galvanisert stål avløpspanne med bunnavløp.
Forward Curved og Backward Curved (Airfoil Blade) Fan
- Forover buet - Størrelser 160 ~ 1000 mm diameter
- Bakover buet (Airfoil Blade) - Størrelser 225 ~ 1000 mm diameter
Lav lekkasjekonstruksjon med sekskantet kompresjon, type låsemontasje og ribbetetninger på omkretsen av paringspanelet.
Den fabrikkinstallerte enhetsbasen på 100 mm høyde.
| Zk -serie runde jetdyser Montering av luftbehandlingsenheter | |||||
| Type | ZK | ZK | |||
| Elementer | 10 | 15 | |||
| Luftstrøm (m3/h) | 10000 | 15000 | |||
| Del av overflatekjøling | Vindhastighet (m/s) | ≈2.5 | |||
| Inn-/utløp Vanntemperatur (℃) | 7/12 | ||||
| Arbeidstrykk (Mpa) | 1.6 | ||||
| Retur klimaanlegg | Innløpstemperatur (℃) | DB27/WB19.5 | |||
| 4 rader | Kjølekapasitet (KW) | 58.1 | 88.0 | ||
| Vannføring (T/t) | 10.0 | 15.1 | |||
| Vannmotstand (Kpa) | 4.8 | 5.6 | |||
| Luftmotstand (Pa) | 80 | ||||
| 6 rader | Kjølekapasitet (KW) | 73.1 | 106.6 | ||
| Vannføring (T/t) | 12.6 | 18.3 | |||
| Vannmotstand (Kpa) | 6.8 | 7.6 | |||
| Luftmotstand (Pa) | 120 | ||||
| 8 rader | Kjølekapasitet (KW) | 82.3 | 122.8 | ||
| Vannføring (T/t) | 14.1 | 21.1 | |||
| Vannmotstand (Kpa) | 9.0 | 10.2 | |||
| Luftmotstand (Pa) | 160 | ||||
| Frisk klimaanlegg | Innløpstemperatur (℃) | DB34/WB28 | |||
| 4 rader | Kjølekapasitet (KW) | 113.5 | 173.0 | ||
| Vannføring (T/t) | 19.5 | 29.8 | |||
| Vannmotstand (Kpa) | 11.8 | 13.7 | |||
| Luftmotstand (Pa) | 90 | ||||
| 6 rader | Kjølekapasitet (KW) | 123.1 | 185.7 | ||
| Vannføring (T/t) | 21.3 | 31.9 | |||
| Vannmotstand (Kpa) | 17.9 | 20.8 | |||
| Luftmotstand (Pa) | 130 | ||||
| 8 rader | Kjølekapasitet (KW) | 142.8 | 213.1 | ||
| Vannføring (T/t) | 24.7 | 36.7 | |||
| Vannmotstand (Kpa) | 26.6 | 29.1 | |||
| Luftmotstand (Pa) | 170 | ||||
| Vanntilkoblingsrør | |||||
| Kondensert vannrør | |||||
| Antall overflatekjøler | 1 | ||||
| Seksjon for oppvarming | Innløpsklimaanlegg (℃) | DB15 | |||
| Oppvarmet med varmt vann | Innløp/utløp vanntemp (℃) | 60/50 | |||
| 2 rader | Varmekapasitet (KW) | 69.8 | 104.6 | ||
| Vannføring (T/t) | 6.0 | 9.0 | |||
| Vannmotstand (Kpa) | 2.5 | 2.8 | |||
| Luftmotstand (Pa) | 55 | ||||
| 4 rader | Varmekapasitet (KW) | 87.2 | 130.6 | ||
| Vannføring (T/t) | 7.5 | 11.2 | |||
| Vannmotstand (Kpa) | 3.5 | 3.9 | |||
| Luftmotstand (Pa) | 80 | ||||
| Vanntilkoblingsrør | 2" | ||||
| Oppvarmet av Steam | 2 rader | Varmekapasitet (KW) | 93.6 | 140.4 | |
| Damptrykk (Mpa) | 0.2 | ||||
| Damptemperatur (℃) | 115 | ||||
| Luftmotstand (Pa) | 55 | ||||
| Vanntilkoblingsrør | 2" | ||||
| Oppvarmet av strøm | Elektrisk kraft (KW) | 18 | 27 | ||
| Varmekapasitet (KW) | 15.3 | 23.0 | |||
| Kraft i hver gruppe (KW) | 6 | 9 | |||
| Temperaturstigning av luft (℃) | 5.4 | ||||
| Luftmotstand (Pa) | 30 | ||||
| Seksjon for fukting | Fuktighetskapasitet (kg/t) | 30 | 45 | ||
| Tørr damp | Trykk (Mpa) | 0.1 | |||
| Våt film | Motstand (Pa) | 20～30 | |||
| Del av grovfilter | Filtreringshastighet m/s | ＜1.5 | |||
| Effektivitet av filtrering | ≥5u telleffektivitet 90%（G4） | ||||
| Opprinnelig motstand / eventuell motstand (Pa) | 50/100 | ||||
| Del av middels effektivitetsfilter | Filtreringshastighet (m/s) | 0.3 | |||
| Effektivitet av filtrering | ≥1u telleffektivitet 95%（F8） | ||||
| Opprinnelig motstand / eventuell motstand (Pa) | 100/200 | ||||
| Sub-high Efficiency / High Efficiency Filter | Installert i henhold til klientens&krav | ||||
